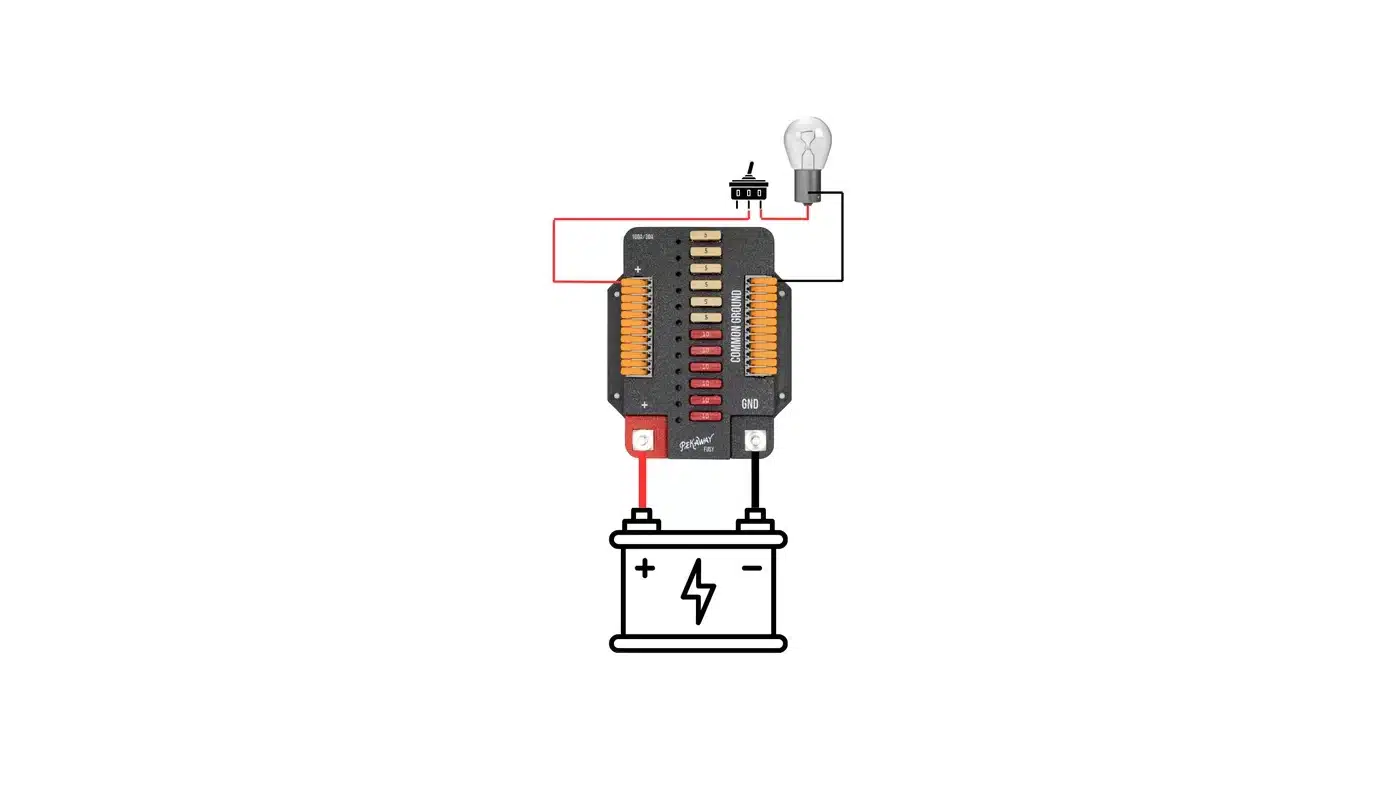

Pekaway:n valmistamat Fusy sulakerasiat on suunniteltu helposti asennettavaksi. Rasioissa on yksi pari syöttöliitäntöjä ja joka laitteelle omat + ja – liitännän, jossa on led valo, joka ilmoittaa, kun kyseisen liitännän sulake on palanut (pienimmässä yhden sulakkeen mallissa led ilmaisinta ei ole).  Laitteelle liitäntää varten käytetään Wago kytkimiä, jotka eivät vaadi erillisiä puristuksia. Sulakerasialle tuleva virta liitäntä vaihtelee mallin mukaan.

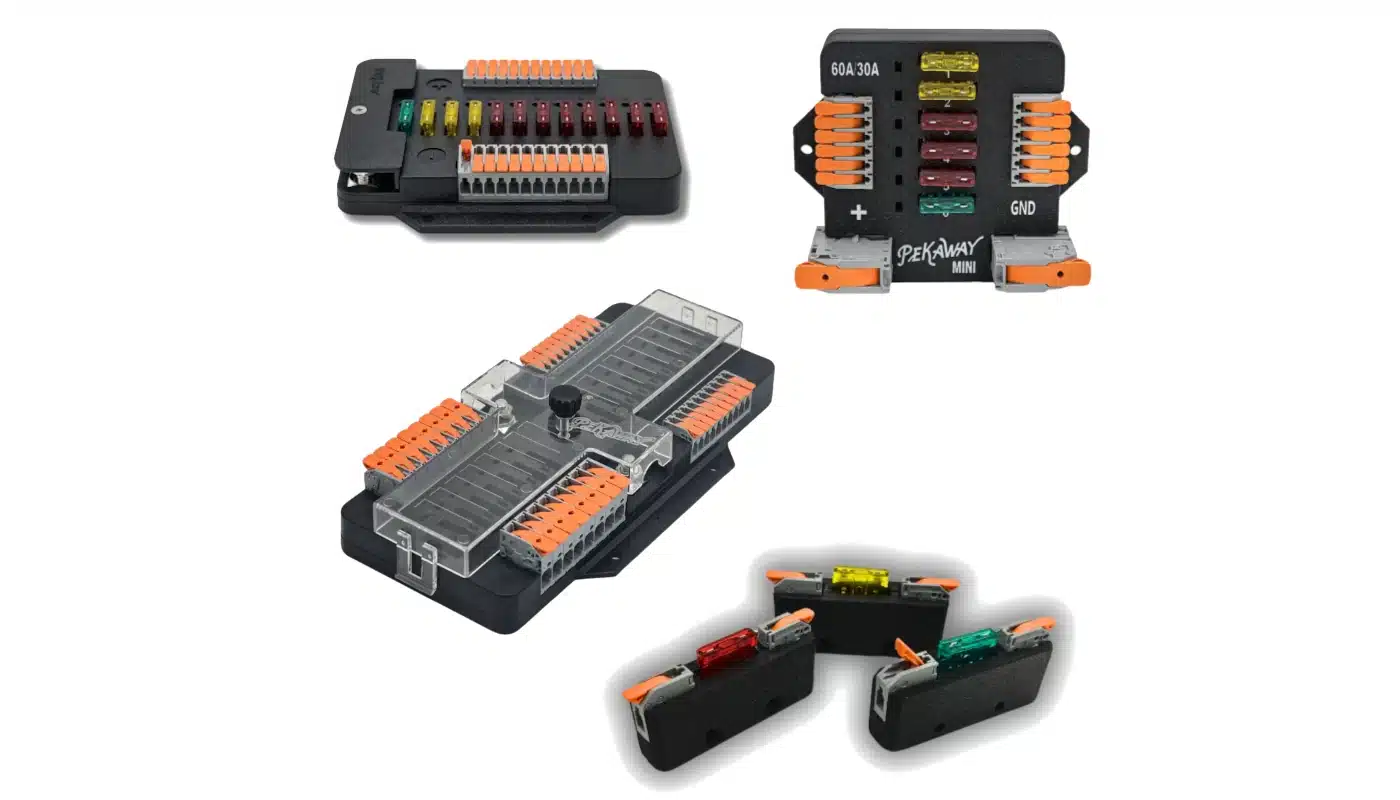

Sulake rasioita löytyy 4 eri mallia: micro (1 sulake), mini (6 sulaketta), fusy (12 sulaketta) ja fusy maxi (18 sulaketta).

Toimii sekä 12V, että 24V järjestelmissä.

Tässä linkki alkuperäiseen saksankieliseen ohjekirjaan.

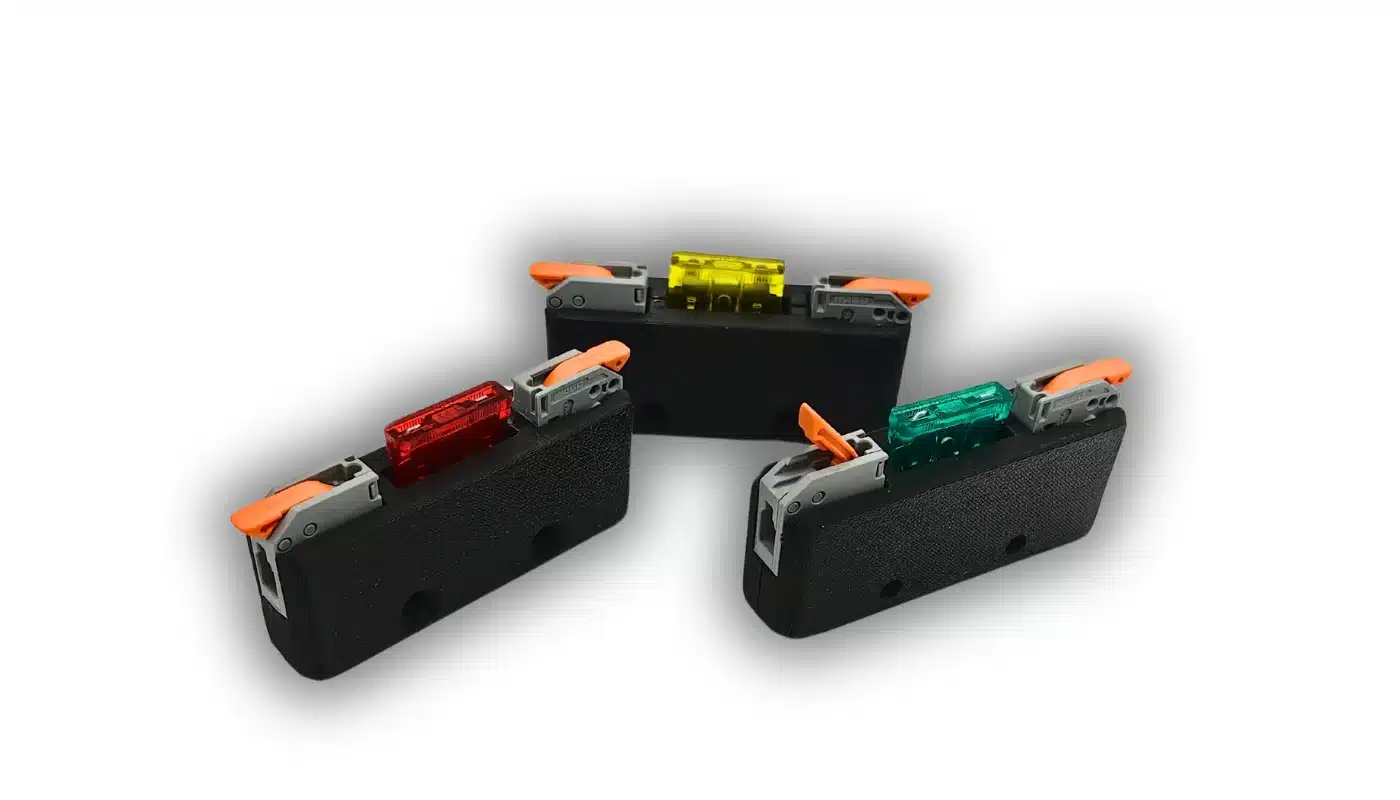

Micro:

• 1 sulake paikka.
• Maksimi sulakkeen koko 30A.
  • Mukana 5A sulake.
• Voidaan kiinnittää vierekkäin toisensa kanssa.
• Laiteliitännät:
  • Maksimissaan 4mm² kaapelille.
  • Kuorintapituus: 9-11mm.
  • Wago terminaalit.
• LxPxK: 60 x 14 x 28mm.

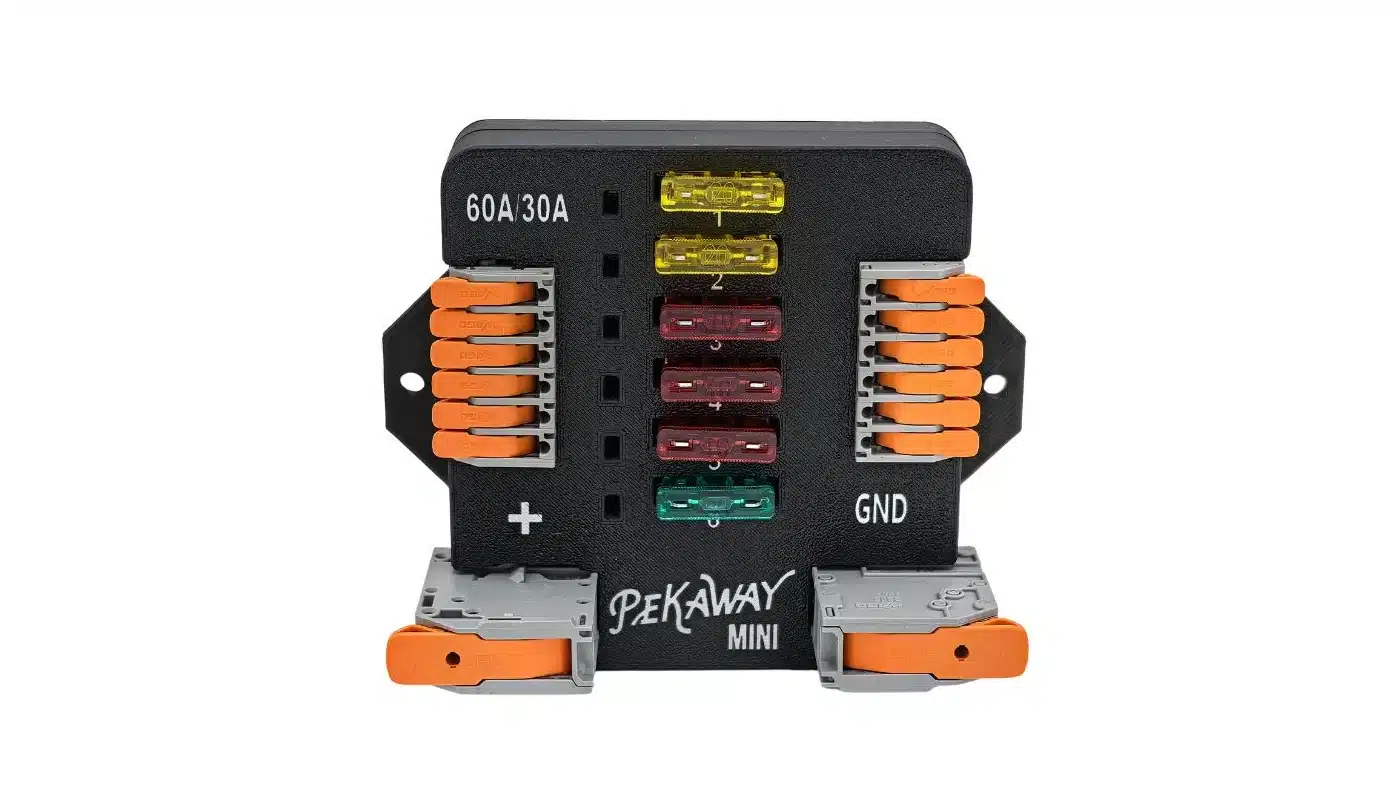

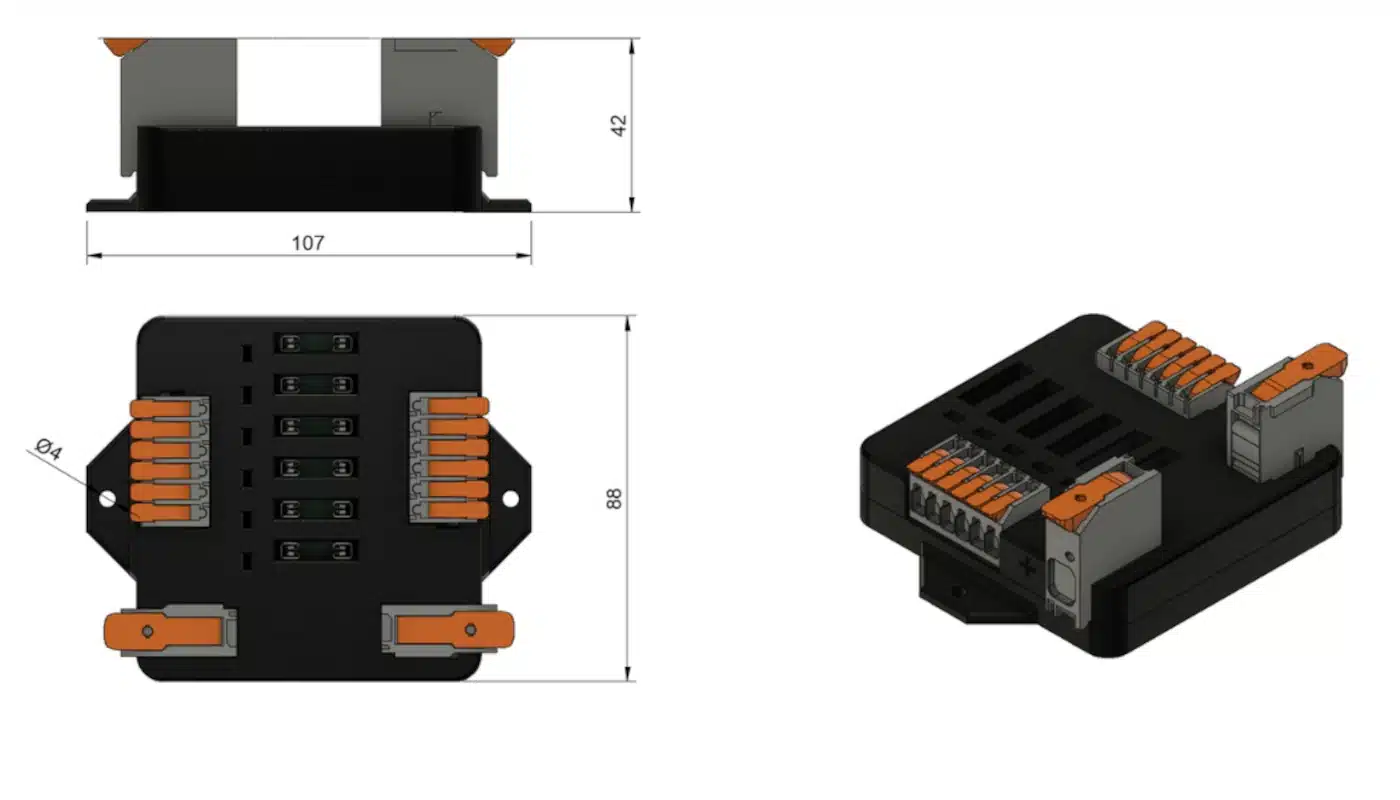

Mini:

• 6 sulake paikkaa.
  • Jokaisella paikalla oma sulakkeen virhe ledi.
• Maksimi virta:
  • Hetkellinen: 60A (30min).
  • Jatkuva: 30A.
  • Per sulake: 30A.
    • Vain yksi 30A sulake per sulake rasia
• Mukana sulakkeet:
  • 5A 2kpl,
  • 10A 2kpl,
  • 20A 1kpl,
  • 30A 1kpl.
• Laiteliitännät:
  • Kaapeli vahvuus: 0.5mm² – 4mm².
  • Kuorinta pituus: 9-11mm.
  • Wago terminaalit.
• Syöttöliitäntä:
  • Kaapeli vahvuus maksimissaan 16mm².
  • Kuorinta pituus: 18-20mm.
  • Wago terminaalit.
• LxPxK: 88 x 107 x 42mm.
• Käyttölämpötila -25°C to 50°C

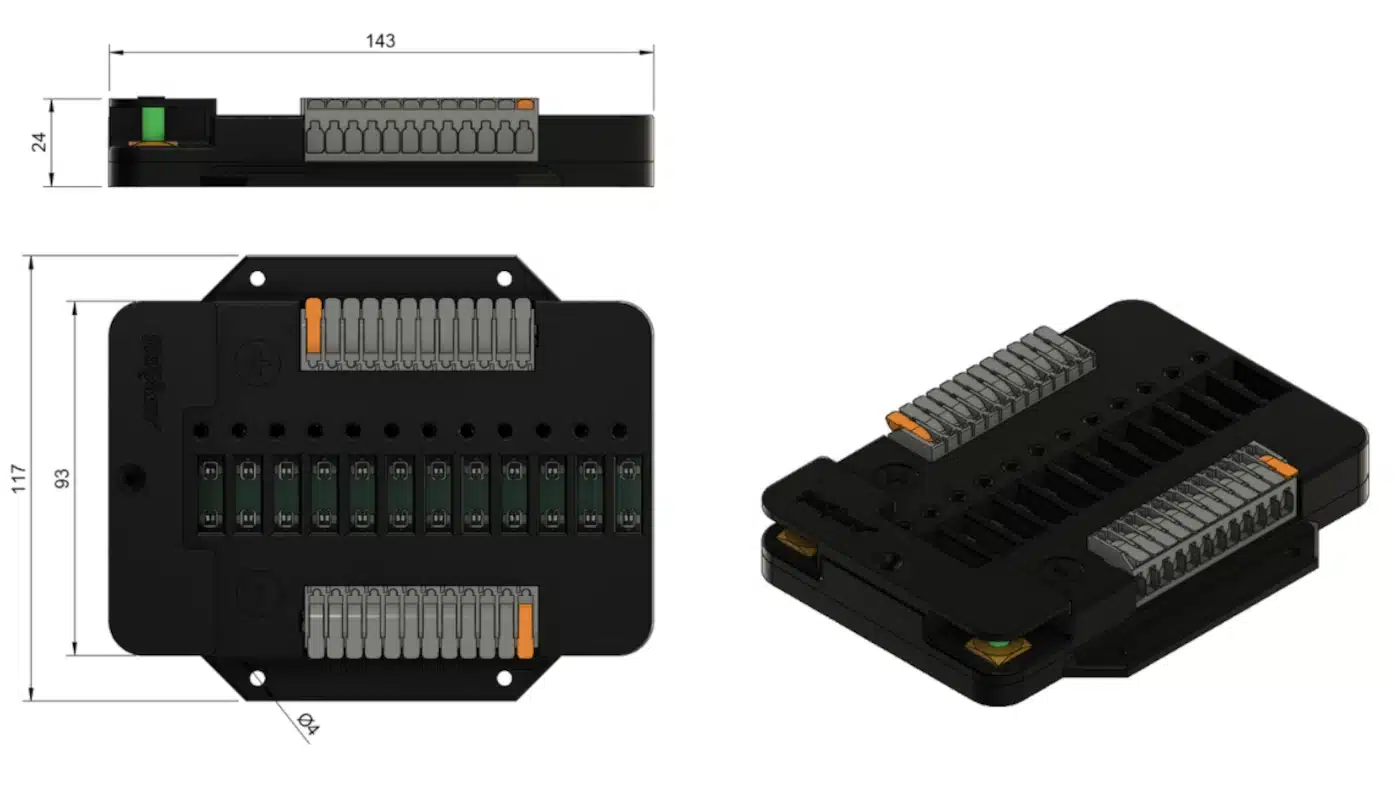

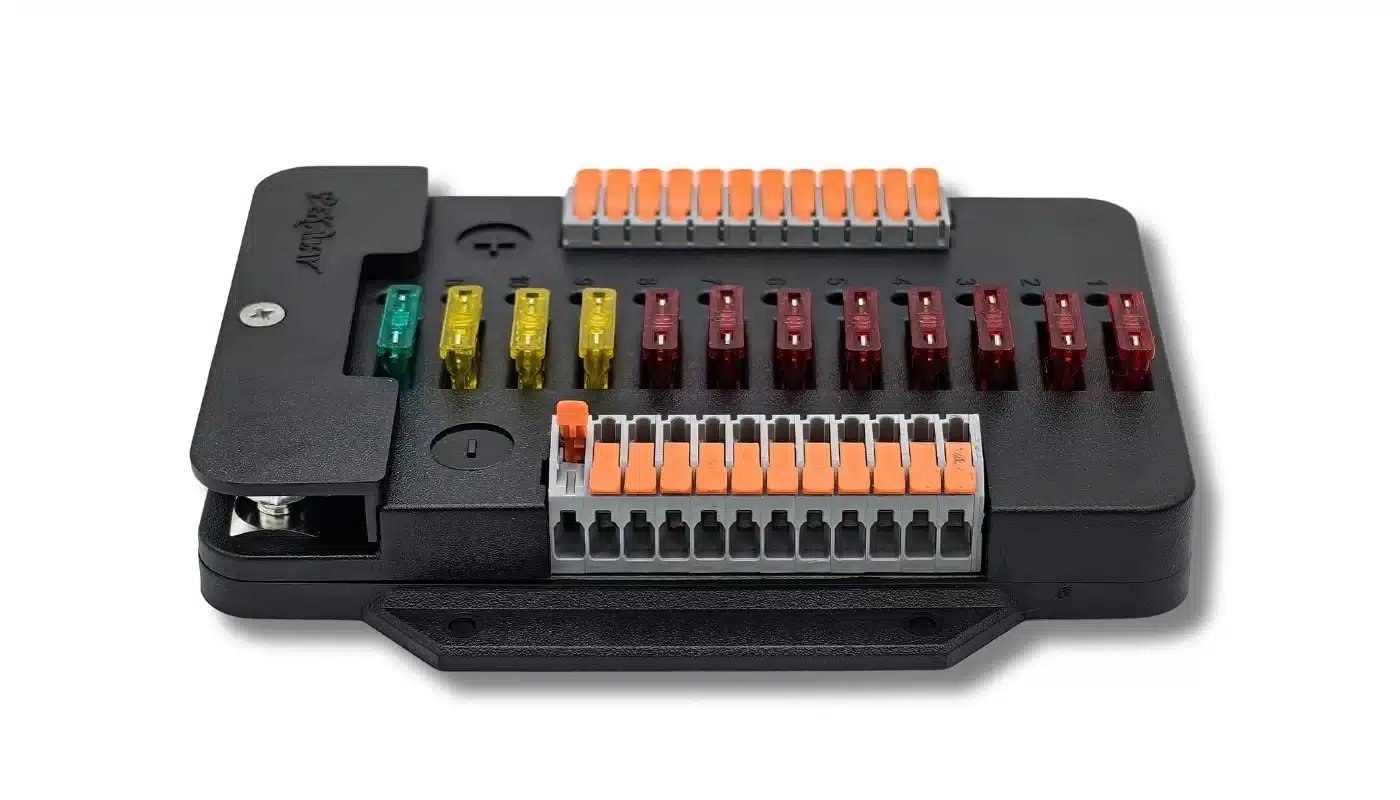

Perus:

• 12 sulake paikkaa.
  • Jokaisella paikalla oma sulakkeen virhe ledi.
• Maksimi virta:
  • Hetkellinen: 100A (30min).
  • Jatkuva: 60A.
  • Per sulake: 30A.
    • 30A sulakkeilla pitää olla vähintää 3 paikkaa toistansa välissä.
• Mukana sulakkeet:
  • 5A 5kpl,
  • 10A 4kpl,
  • 20A 2kpl,
  • 30A 1kpl.
• Laiteliitännät:
  • Kaapeli vahvuus: 0.5mm² – 4mm².
  • Kuorinta pituus: 9-11mm.
  • Wago terminaalit.
• Syöttöliitäntä:
  • M6 ruuvi liitäntä.
• LxPxK: 143  x 117 x 24mm.
• Käyttölämpötila -25°C to 50°C

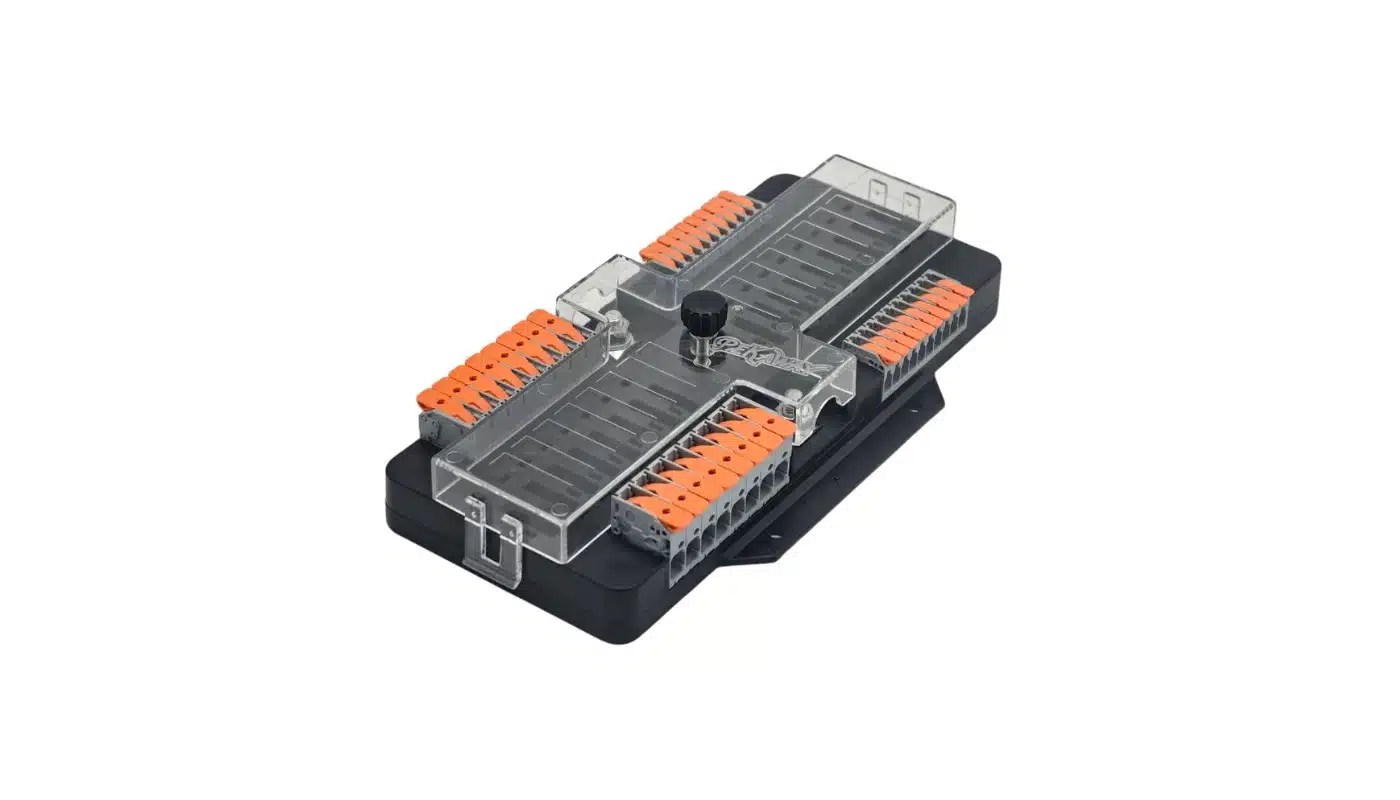

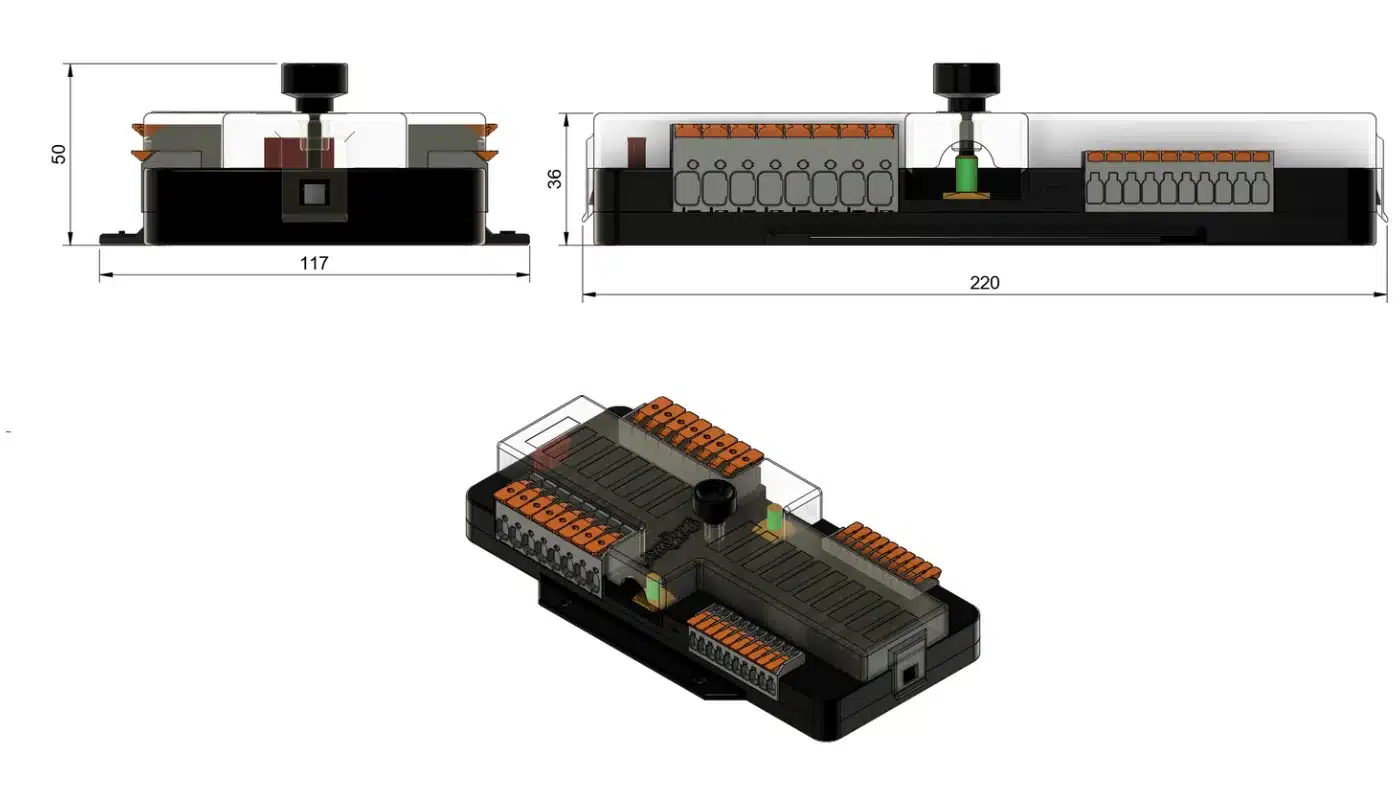

Maxi:

• 18 sulake paikkaa.
  • Jokaisella paikalla oma sulakkeen kaksisuuntainen sulakkeen palamis ledi. Ilmoittaa siis sulakkeen palamisesta myös, kun kyseiseen liittimeen on kytketty esimerkiksi erillinen aurinkolataus järjestelmä, josta syötetään virtaa sulakerasiaan.
• Maksimi virta:
  • Hetkellinen: 200A (30min).
  • Jatkuva: 100A.
  • Per sulake: 30A.
    • 30A sulakkeilla pitää olla vähintää 3 paikkaa toistansa välissä.
• Mukana sulakkeet:
  • 5A 6kpl,
  • 10A 6kpl,
  • 20A 3kpl,
  • 30A 3kpl.
• Laiteliitännät/latausliitännät:
  • Pikku puoli (10kpl):
    • Kaapelin vahvuus maksimissaan 4mm²
    • Kuorinta pituus: 9-11mm.
  • Iso puoli (8kpl)
    • Kaapelin vahvuus maksimissaan 10mm²
    • Kuorinta pituus: 11-13mm.
  • Wago terminaalit.
• Syöttöliitäntä:
  • M6 ruuvi liitäntä.
• LxPxK: 213 x 117 x 33mm.
• Käyttölämpötila -25°C to 65°C
